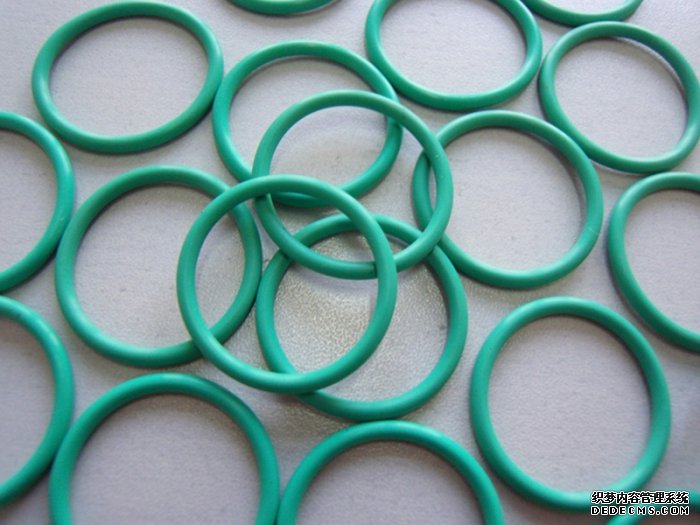

什么是O型密封圈 　　O型密封圈是在沟槽中装置的、适度紧缩的截面为O型（圆形）的密封圈。O型圈种圆环形状的机械垫片，它是环状的弹性体，断面为圆形，一般会固定在一凹槽中，组装过程中会被两个或两个以上的组件压缩，因此产生密封的接口。可作为油、水、空气、气体等各种各样流体的密封利用。用法有静止的与活动的两类。 O型圈的特点 　1、所需装置空间较小。　O型圈的装置部位外形与结构可能设计得极为简单，使机器小型化、轻量化。　2、利用简单　O型圈的外形跟装置部位可能十分简单化，轻易装置与拆卸。　3、可在普遍范畴内利用。　依照选定的实用橡胶资料，在水、油空气中，甚至在各种气体、化学药品中存在牢固的密封机能　，可在-60～+220℃温度范畴内利用。　4、品种丰富且价廉　存在充分胜任各种用处的标准化资料，丰富的尺寸系列，轻易选定跟获得，并且价廉。 O型圈用的资料O型圈用资料请求的机能 　　因为O型圈在挤压时产生压力，施展密封功能。请求的基本机能是，在不引起异样变形的范畴内坚持适度的应力。这种基本机能，请求在利用时也不会失去。合成橡胶是存在这种机能的最精良的资料。但某一种资料的机能不能笼罩全部难以解决的机能。因此应依据各种用处罚别选用相应的资料。 O型圈的正确用法 1.截径的选定 　　图-1所示为O型圈截径（线径）与紧缩永恒变形的关联。在紧缩率一定的情况下，截径大则永恒变形小、利用大截径的O型圈可得到牢固的密封性。特别在作为动密封利用时，截径大存在避免拧扭的后果。 2.在高压时利用 　　O型圈是因为资料的紧缩应力而施展密封功能.另外由密封流体的压力而施展了保险密封的后果。因此要从原理上考虑压力的极限。实际利用O型圈处必定产生密封介质流体的压力而坚持O型圈不致挤咬进去的功能。因此，实际的O型圈的耐压性是由资料的机械强度（作为代表值的是：硬度）与缝隙的关联所判断。 　　挡圈从两个方向蒙受压力时可在O型圈两侧同时装置挡圈.从一个方向蒙受压力时则在压力的反方向一侧装置一个挡圈.挡圈的外形有圈式、斜切口式两种，从利用后果看，圈状的后果最好。从装置便利来看，则以斜切的便利。 3.不同用处的利用 圆柱静密封 　　即便依照JIS标准利用O型圈及沟槽尺寸,因为尺寸容许差的组合而可能产生如图-3那样产生沟槽内径部位的垂弛，请装置时不要产生O型圈咬入。 平面静密封 　　平面静密封可如图-4分为蒙受内压的场合（a）与外压的场合（b）两类。内压用（a）的场合，准则上以O型圈外径D配合。而在外压用(b)的场合准则上以O型圈内径配合.因为挤坏率通常不装置时的问题，可考虑为蒙受压力后螺栓的伸长跟法兰面的变形，要比圆柱静密封要大。（C）的场合下，因为不与壁依附有时因压力变更而磨损或脱落，请不要利用。在内径比较大（150以上）而截径较细（3以下）时，会有图-5那样的O型圈飞出，夹紧与一局部O型圈被切边的情况,为避免飞出,可利用粗一些的截径。 真空法兰盘用密封 　　在真空器具中利用的O型圈，跟个别液压用比较较，需留神以下多少点。　　在真空器具中的O圈，因为密封介质是气体，与液体比较，轻易从接触面的缝隙中泄漏，因此请十分留神接触部位的名义毛糙度。　　未配合真空度选定橡胶资料，气体穿透橡胶之中，从橡胶资料的名义将增加剂疏散而坚持不了真空度。 三角沟槽用 　　为了简化机器有时利用三角型沟槽（又称端面倒角槽）。如图-6所示，

　　D、d尺寸，请以尺寸表中的沟槽部位尺寸的
　　D、d值为准。硅胶密封圈具有开放的多孔结构，能吸附许多物质，是一种很好的干燥剂、吸附剂和催化剂载体。硅胶的吸附作用主要是物理吸附，可以再生和反复使用。在碱金属硅酸盐（如硅酸钠）溶液中加酸，使之酸化，再加入一定量的电解质进行搅拌，即生成硅酸凝胶；或者在较浓的硅酸钠溶液中加酸或铵盐也能生成硅酸凝胶。硅胶制品以硅胶为主要原材料的加工制作品，都称为硅胶制品。硅胶是由硅酸凝胶适当脱水而成的颗粒大小不同的多孔物质。具有开放的多孔结构，能吸附许多物质，是一种很好的干燥剂、吸附剂和催化剂载体。另外尺寸G请选用1.3～1.4W（W：O型圈的截径）　　在利用蒙受内压的场合，D尺寸比较小的范畴内（约30以下），有时有装置不适合的情况，D尺寸最好稍大些（约大0.2～0.3mm）较为便利。 气动用密封 　1、采取注油方法时　活塞密封可利用1个O型圈，从寿命、密封性考虑，推荐利用2个。　活塞杆密封推荐利用1个O型圈及并用1个防尘密封，而且请在O型圈与防尘密封间涂敷润滑油。　2、采取不注油方法时　活塞密封可利用2个O型圈，在O型圈涂敷润滑脂作为润滑剂。活塞杆密封请以利用注油方法为准。　4、设计上的留神事项 缝隙与挤隙 　　O型圈由沟槽部位挤隙，是由流体的压力与缝隙跟橡胶的硬度所决定的，它们之间的关联如图-7所示，可供参考。（其数值是以缸筒未膨胀时的压力得到的，在高压时的直径缝隙可能此值的75%左右设计）。 紧缩余量 　　从密封功能上看,紧缩余量最小值约为8%,最大值约为橡胶 紧缩永恒变形的30%以下.在O型圈利用时,请参照尺寸表中的 沟槽尺寸 沟槽部位的名义毛糙度
